Складской комплекс

Задача

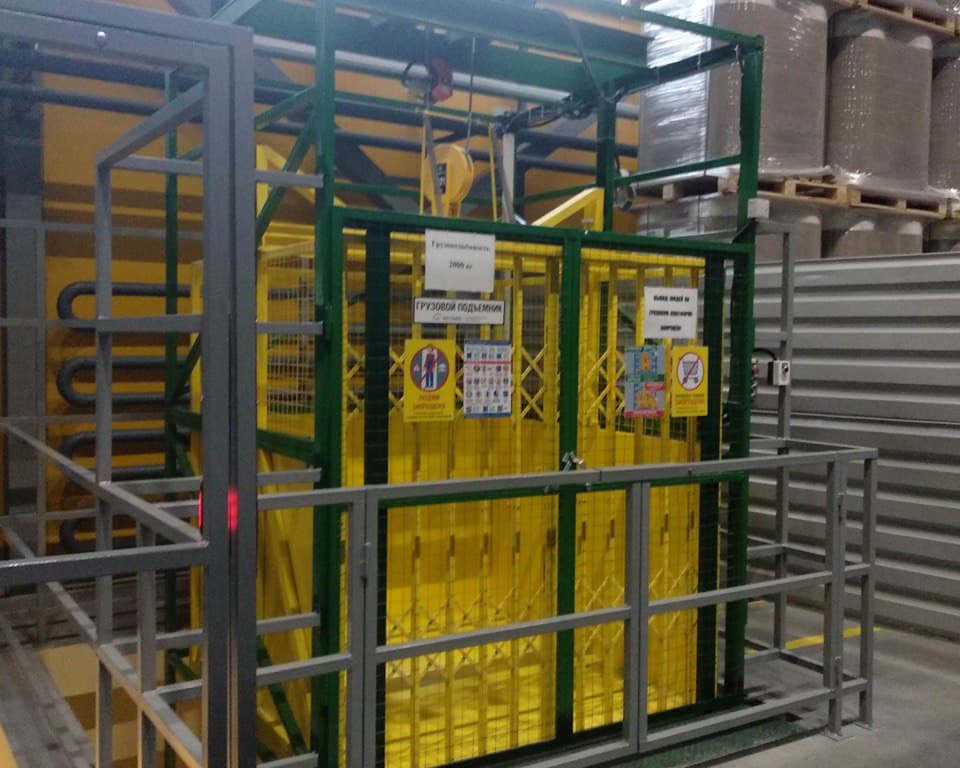

Логистический оператор строил трёхэтажный складской комплекс. Для перемещения грузов между уровнями нужен был шахтный подъёмник грузоподъёмностью 2 000 кг с тремя остановками. Заказчик располагал собственным производственным цехом и хотел изготовить подъёмник самостоятельно — без покупки готового оборудования.

Вводные данные

Грузоподъёмность: 2 000 кг

Габариты кабины (Г × Ш × В): 1,8 × 1,8 × 2,0 м

Высота подъёма: 15 м

Количество остановок: 3

Материал несущих конструкций: Ст3

Тип подъёмника: шахтный, сварная конструкция

Решение

Разработали документацию под трёхостановочную конфигурацию: рабочие чертежи, закупочные спецификации и электрические схемы управления. Производственный цех заказчика получил пакет и запустил изготовление без привлечения внешних конструкторов.

Состав работ

Рабочая документация (ЛПМ-01) — 144 листа чертежей всех узлов и сборок

Закупочные спецификации (ЛПМ-02) — ведомости металла, электрики и метизов для отдела снабжения

Электрические схемы управления (ЛПМ-04) — принципиальные и монтажные схемы под 3 остановки

Результат

Собственный цех изготовил подъёмник за 8 недель по чертежам без вопросов к разработчику

Электрик подключил шкаф управления по схеме — пуско-наладка прошла за 1 день

Экономия по сравнению с покупкой готового подъёмника — более 40% от рыночной стоимости

Стоимость документационного пакета: 65 000 ₽
