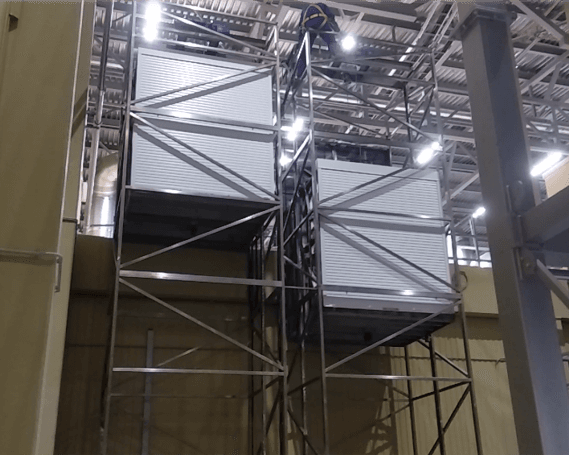

Завод по производству кофе
Кофейное производство с требованиями к пищевой нержавейке: подъёмник на 3 000 кг из AISI 304, две остановки, 7 м подъёма. Полный пакет документов — от чертежей до электрических схем.
Задача
Завод по производству кофе расширял линию: нужен был подъёмник для перемещения больших объёмов сырья и готовой продукции между этажами производственного корпуса. Специфика — пищевое производство с санитарными требованиями: все контактные поверхности конструкции из нержавеющей стали AISI 304. Подъёмник требовался с повышенной грузоподъёмностью — 3 000 кг.
Вводные данные
Грузоподъёмность: 3 000 кг
Габариты кабины (Г × Ш × В): 2,5 × 2,0 × 2,2 м
Высота подъёма: 7 м
Количество остановок: 2
Материал несущих конструкций: AISI 304 (нержавеющая сталь)
Тип подъёмника: шахтный, сварная конструкция
Решение
Разработали документацию с учётом нержавеющей стали: адаптированы марки стали в спецификациях, карта раскроя учитывает специфику резки AISI 304, электрические схемы адаптированы под требования взрывобезопасности зоны производства.
Состав работ
Рабочая документация (ЛПМ-01) — чертежи под материал AISI 304 с учётом сварочных особенностей нержавейки
Закупочные спецификации (ЛПМ-02) — марки нержавеющей стали, крепёж и электрика для пищевого производства
Карта раскроя металлопроката (ЛПМ-03) — схема нарезки нержавеющего профиля с минимальным отходом
Электрические схемы управления (ЛПМ-04) — схемы под 2 остановки с учётом требований производственной среды
Результат
Производственный цех изготовил подъёмник из нержавейки по чертежам без переработок — материал учтён на уровне документации
Подъёмник прошёл санитарно-гигиеническую проверку и допущен к работе на пищевом производстве
Заказчик масштабирует решение: планирует второй подъёмник по той же документации на соседнем корпусе
Стоимость документационного пакета: 80 000 ₽
